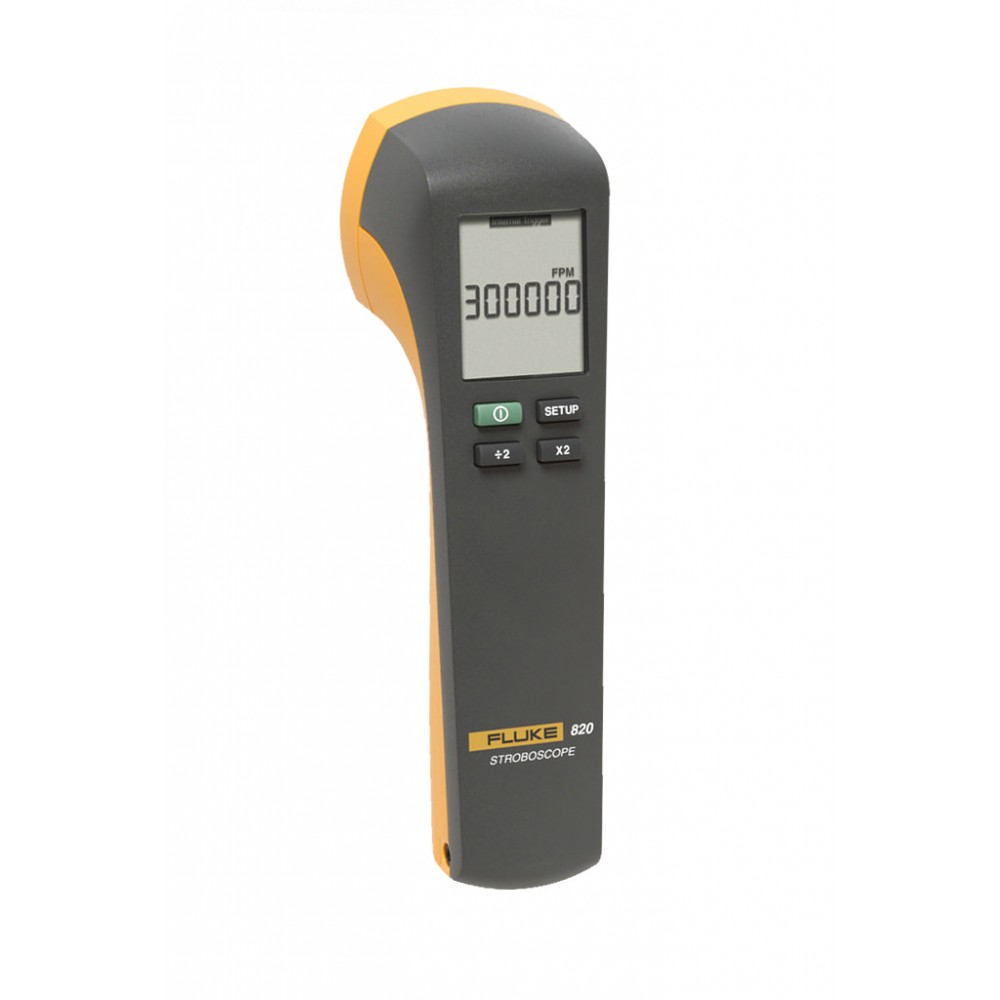

Стробоскоп FLUKE 820-2

Исследование и рассмотрение потенциала отказа механизма

Определить скорость работы вращающегося оборудования может быть нелегко, но светодиодный стробоскоп Fluke 820-2 упрощает этот процесс, позволяя проводить диагностику механизма останова без фактической остановки или контакта с машиной. Если вы пытаетесь диагностировать паразитные колебания, проскальзывание или нежелательные искажения, светодиодный стробоскоп 820-2 является идеальным современным инструментом для устранения неисправностей, исследования процесса или изделия, новых разработок.

Стробоскоп Fluke 820-2 представляет собой цифровой светодиодный прибор для диагностики движущихся механических частей. В основу его работы положен стробоскопический эффект с возникновением зрительной иллюзии неподвижности наблюдаемого вращающегося объекта при прерывистых вспышках света. В качестве источника пульсирующего света в стробоскопе используется импульсная лампа, состоящая из семи светодиодов, создающих световой поток с высокой интенсивностью.

Применение Fluke 820-2 эффективно в таких сферах, как: Определение скорости или частоты вращающихся механизмов без их остановки и контакта с ними. Обнаружение паразитных колебаний, различных дефектов, искажений или проскальзывания. Определение заводских серийных номеров либо другой маркировки на движущихся быстро деталях. Используя стробоскоп Fluke 820-2 для проведения диагностики без контакта с объектом, вы во многих случаях можете заменить им лазерный тахометр, для работы которого необходимо наклеивать на вращающуюся деталь светоотражающую полоску. Основные настройки Fluke 820-2 производятся при помощи установочного режима SETUP, который активируется одним нажатием кнопки. Калибровать тахометр не обязательно: работать можно и с заводскими настройками. Самостоятельное формирование импульсов, однако, позволяет учесть при измерении особенности объектов исследования и их характеристики движения. При этом в настройках стробоскопа Fluke 820-2 можно выбрать необходимое количество вспышек, частота которых может варьироваться от 30 до 300000 в минуту, задаётся ширина импульса в микросекундах и градусах, задержка импульсов, градус угла фазы, коэффициент делителя внешнего импульса, фронт внешнего триггера.

Многоуровневый жидкокристаллический экран, рассчитанный на 6 разрядов, позволяет выводить большой объём информации, облегчая процесс настройки Fluke 820-2. В процессе измерения в основной области экрана отображаются результаты в цифровом виде. На дисплее также показывается уровень заряда батареи, при снижении которого прибор оповещает оператора о необходимости замены источника питания. Частоту вспышек можно изменять, не заходя в SETUP, синхронизируя ее с частотой вращения объекта с помощью системы кнопок "×2 и ÷2". Оснащённый эргономичным корпусом, Fluke 820-2 удобно помещается в руке. Направляя поток импульсного света от светодиодной лампы на объект, вы сможете наблюдать результаты измерений на дисплее, расположенном с другой стороны источника света. Купить стробоскоп Fluke 820-2, цена на который вполне соответствует его характеристикам, стоит, если в вашей работе вам приходится диагностировать различные неполадки в работе механизмов, простой которых нежелателен.

Регулируемая продолжительность вспышек

Для большинства задач подходит стандартная продолжительность вспышек без дополнительной регулировки. Для других приложений с более высокой скоростью или более крупными вращающимися объектами с большой площадью поверхности необходима регулировка вспышек. В системах, работающих с высокой скоростью, объекты могут перемещаться в течение короткого периода времени одной вспышки, в результате чего получается размытое изображение. При уменьшении продолжительности импульса остается меньше времени на перемещение объектов, и изображение будет выглядеть четче.

Используйте 820-2 для следующего:

• Турбины с переменной скоростью и частым изменением скорости
• Двигатели с частотно-регулируемым приводом, скорость которых может меняться, но не изменяется часто
• Обнаружение скорости вращения ремня и поиск проскальзывания ремня
• Обнаружение компонентов элементов машины — лопастей вентилятора, лопаток насоса, винтов компрессора и зубьев шестерни
• Исследование скорости вращения и частоты
• Измерение проскальзывания

Общие приложения для 820-2

Светодиодный стробоскоп Fluke 820-2 — больше, чем просто прибор для измерения скорости вращения машин без физического контакта. Он также является прекрасным инструментом диагностики для следующих задач.

• Машины с ременным приводом — вентиляторы ОВКВ, насосы
• Роликовые подшипники, валы, зубья шестерни и другие компоненты машины
• Муфты и зубчатые колеса
• Фундаменты — резонансные колебания
• Износ или повреждения кабелей и трубопроводов
• Процессы смешивания и дозировки

Кроме того, светодиодный стробоскоп может использоваться в качестве стробоскопического тахометра для измерения скорости вместо лазерного тахометра. Чтобы использовать стробоскоп, измеряемый компонент должен быть в пределах видимости и иметь опознавательный знак, который можно использовать в качестве точки отсчета. Стробоскопический тахометр является полезным инструментом, поскольку вы не всегда можете получить доступ к валу машины, чтобы приклеить светоотражающую ленту для использования лазерного тахометра, или создать контакт с движущимся валом, чтобы использовать контактный тахометр. При использовании стробоскопа вы можете установить частоту вспышек от 30 вспышек в минуту.

Особенности и преимущества:

• Массив из 7 светодиодов высокой интенсивности – 4800 люкс при 6000 вспышек в минуту на 30 см
• Высокоэффективный светодиодный твердотельный источник света с равномерными характеристиками вспышек позволяет добиться более высоких скоростей срабатывания — 30–300 000 вспышек в минуту
• Цифровая широтно-импульсная модуляция для большей резкости изображений на высокой скорости
• В прочной и долговечной конструкции используются твердотельные светодиоды без нитей, газов, свободных полостей и стекла — падение на один метр
• Кварцевая точность системы управления — 0,02 % (± 1 знак)
• Многострочный ЖК-дисплей
• Проверка скорости вращения механизма без физического контакта или необходимости использовать светоотражающую ленту
• Опережение или замедление вспышки для просмотра зубьев шестерен, режущих поверхностей, повторов или «плавающего» оборудования
• Управление кнопками x2 и ÷2 для простоты регулировки
