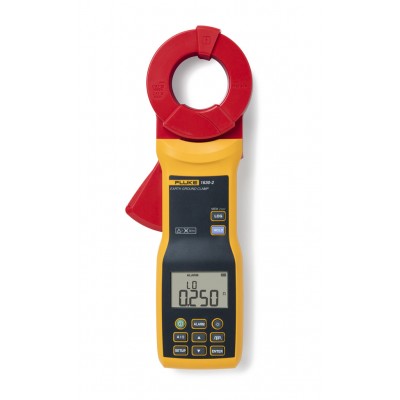

Токоизмерительные клещи FLUKE 1630-2

Измерение сопротивления заземляющего контура для коммерческих, промышленных и коммунальных приложений

Используемый в Fluke 1630 способ измерения сопротивления заземления с помощью токоизмерительных клещей упрощает тестирование контура заземления и обеспечивает возможность измерения тока утечки неразрушающим методом. Компактная и прочная конструкция позволяет применять Fluke 1630 в труднодоступных местах и в жестких условиях окружающей среды, а функция фиксации показаний и звуковой сигнал при проверке целостности контура обеспечивают удобство в использовании. Новизна состоит в том, что измерение сопротивления контура заземления и тестирование его целостности можно выполнять без разрыва цепи.

Безэлектродная система тестирования
В Fluke 1630 используется метод безэлектродного тестирования, который исключает необходимость размыкания параллельных заземляющих стержней и установки дополнительных электродов заземления. Это экономит время и позволяет пользователям - электромонтерам жилых и производственных помещений, специалистам техобслуживания электрооборудования в полевых условиях и подрядчикам - выполнять тестирование контура заземления в местах, где невозможно применение других методов, например, внутри зданий или на опорах линий электропередач. Безэлектродный метод исключает необходимость применения дополнительных заземляющих электродов. Измерительные клещи Fluke 1630 располагаются вокруг заземляющего стержня или соединительного кабеля. Известное напряжение фиксированной амплитуды, индуцированное одними клещами, измеряется с помощью вторых клещей. Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Современное промышленное производство характеризуется использованием большого количества электрических машин и агрегатов, периодическая проверка исправности заземления которых отнимает довольно много времени и сил. Используя измеритель сопротивления заземления Fluke 1630, вы можете производить замеры упрощенным способом, без применения вспомогательных заземляющих стержней и разрыва основного контура заземления, благодаря чему значительно повышается эффективность выполнения работ, а также сокращаются временные затраты.

Функциональные возможности Fluke 1630

Мегаомметр цифровой Fluke 1630, представляющий собой токоизмерительные клещи, позволяет измерять сопротивление и силу переменного тока (в диапазонах mA и А) бесконтактным способом.

Применение:

• быстрого тестирования контуров заземления и систем молниезащиты в ходе инспекторских проверок, измеряя их сопротивление;
• оценки исправности контуров заземления, выявляя обрывы цепи (в шинах и разъемах) в ходе экспресс-контроля с помощью звуковой сигнализации (HI/LO);
• поиска неисправностей в электрических системах, путем измерения токов утечки на землю;
• общих измерений, определяя истинное среднеквадратическое значение силы переменного тока величиной до 30 А.

Особенности и преимущества:

• Широкий диапазон измерения сопротивлений - от 0,025 Ом до 1500 Ом - для обеспечения всех возможных требований
• Ширина открытия щечек до 35 мм позволяет тестировать проводники заземления и/или эквипотенциальные шины
• Возможность измерения токов утечки в диапазоне от 0,2 мА до 1000 мА без необходимости обрыва цепи идеально подходит для поиска неисправностей в сложных системах
• Широкий диапазон измерения переменного тока от 0,2 А до 30 А позволяет использовать один прибор во многих приложениях
• Настраиваемая пользователем функция сигнализации о выходе за установленные пределы (HI/LO) обеспечивает быструю оценку измеряемых параметров
• Удобная кнопка фиксации показаний для выполнения измерений в труднодоступных местах
• Функция памяти для автоматической записи и сохранения полученных значений позволяет сэкономить время
• Функция автокалибровки обеспечивает неизменно точные измерения
• Защита от перегрузки: 200 А
• В комплект поставки входят футляр для переноски и контур для измерения сопротивления
• ≥ 8 часов непрерывной работы при питании от батареи
